トータルステーション

ＧＮＳＳ測量機

写真測量

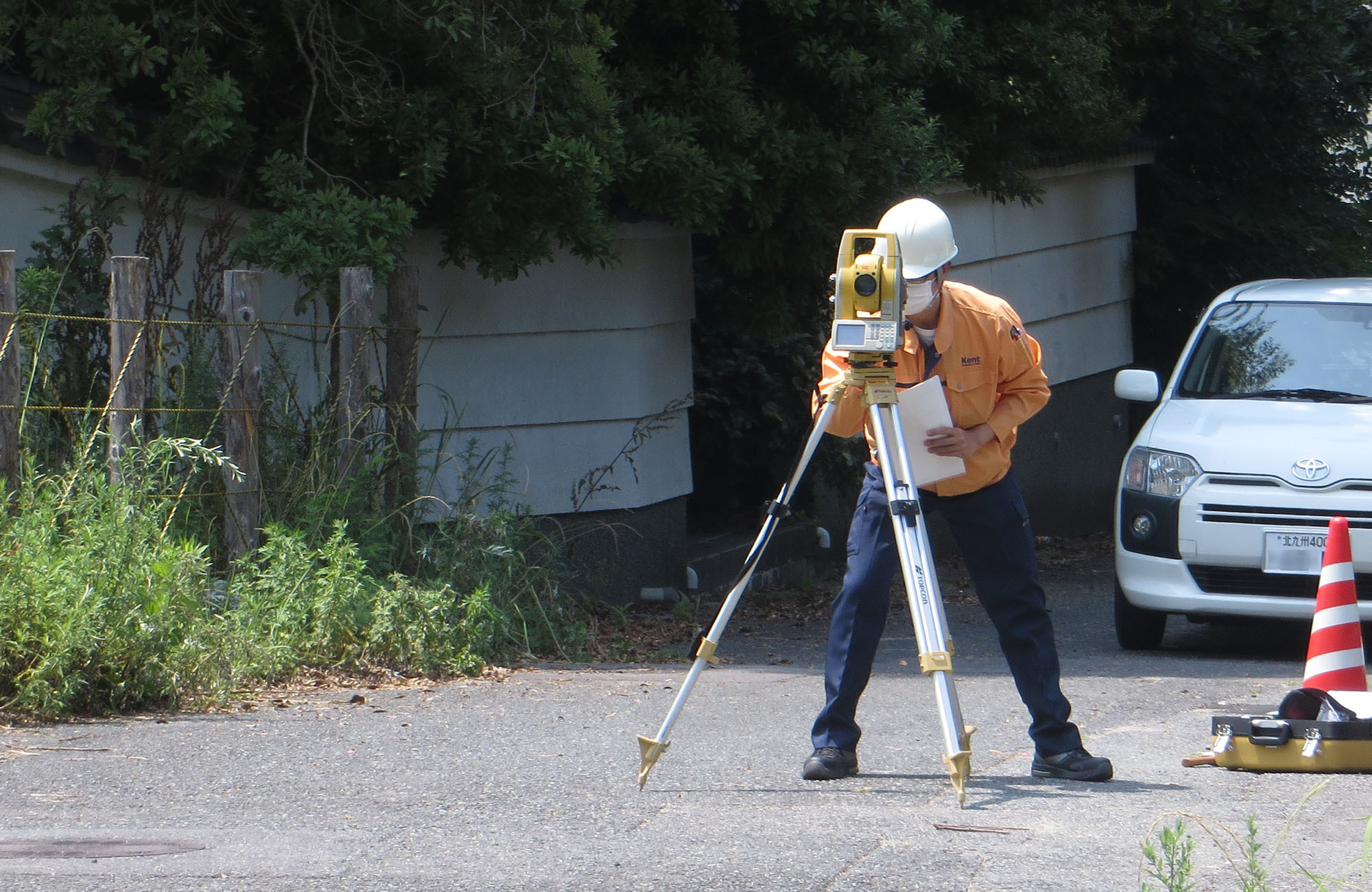

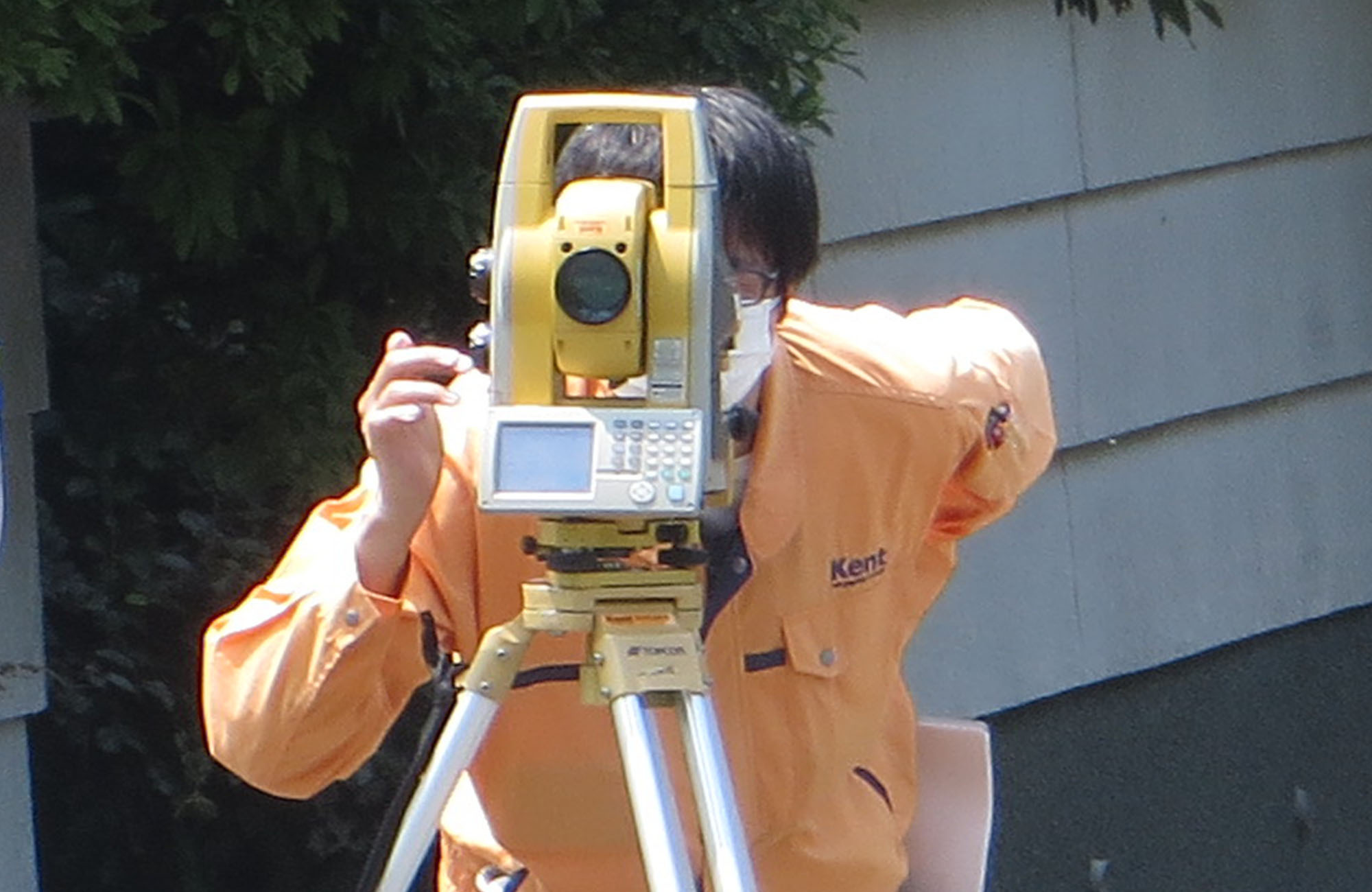

対象物に光波を当て、その位置を計測する機械です。精密に距離と角度を計測することで、解析・計算により対象物の位置・高さの座標情報を求めることが可能です。

現地測量や用地測量といった、一般的な測量で使用し、測量誤差も少なく、正確な測量が可能です。

光波による計測のため、 観測点と目標点との見通しさえ確保できれば、観測者の立入りが困難な場所や、高所においても測量可能な点がメリットになります。

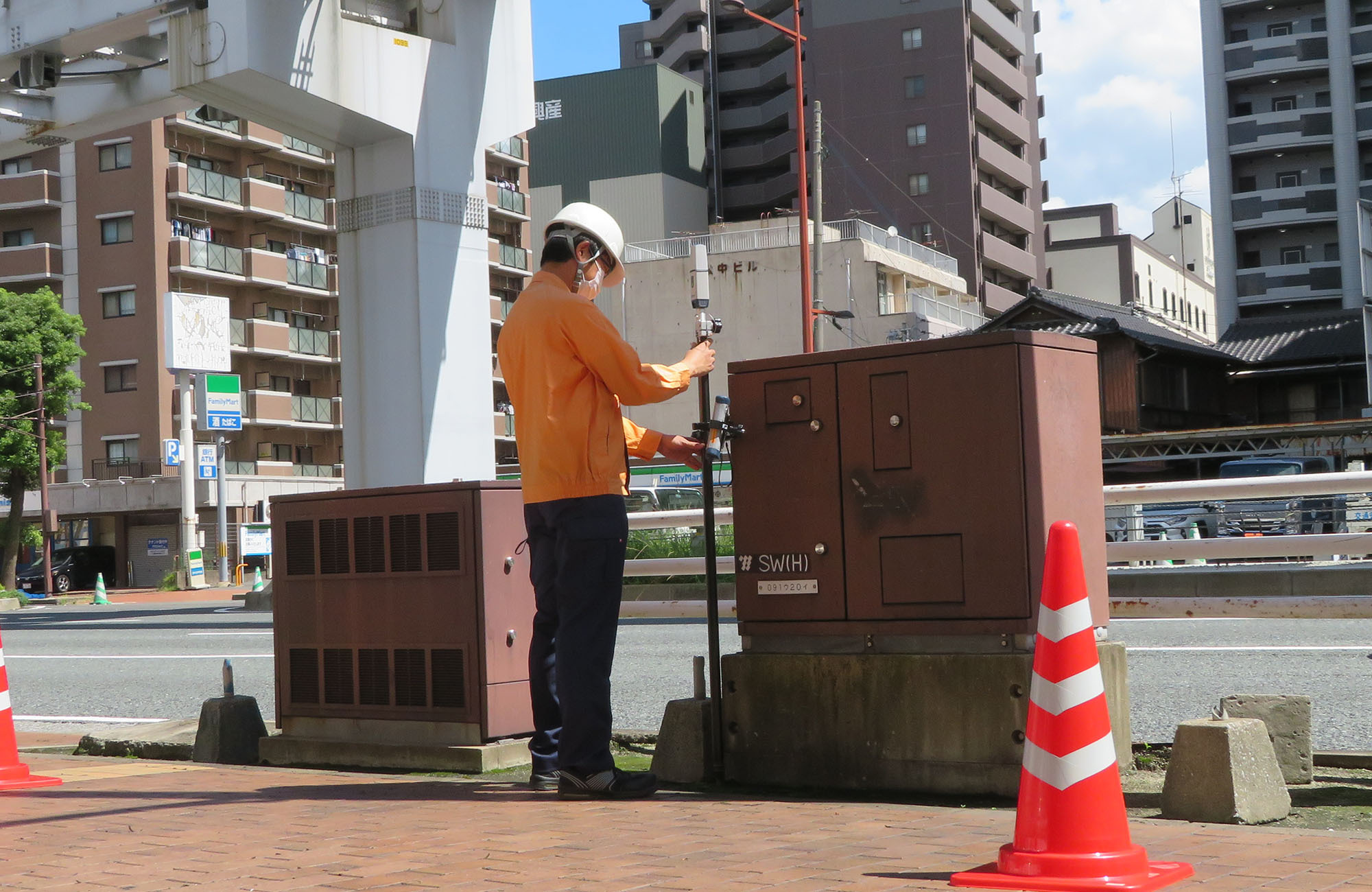

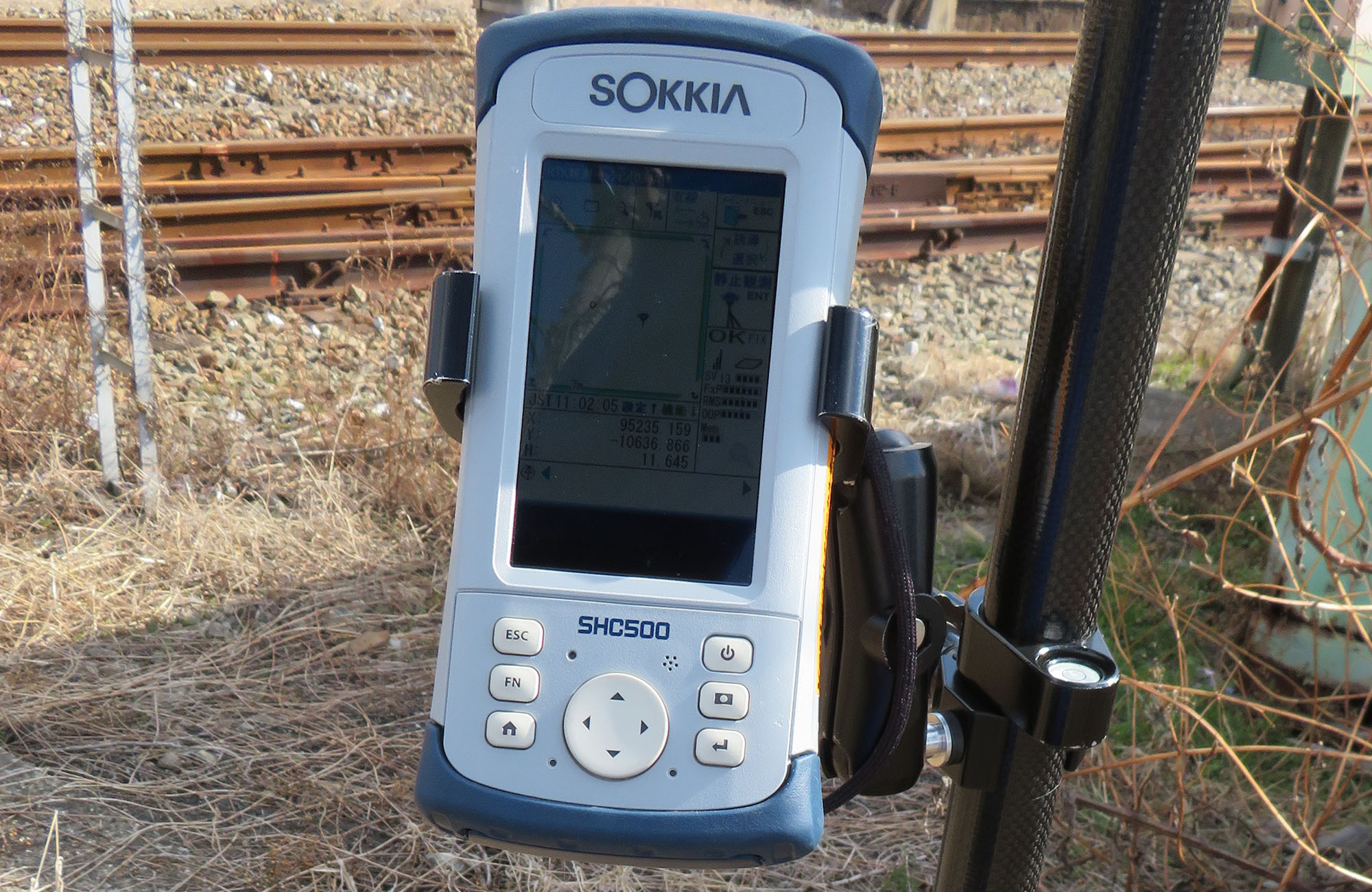

ＧＮＳＳ測量とは、全地球測位システム（Global Positioning System、略称GPS）などの衛星測位システム（Global Navigation Satellite System、略称GNSS）を用いて、地上の基準点位置を高精度に求める測量作業になります。

天候に関係なく観測ができ、見通しが悪い現場においても、上空視界が開けていれば、問題なく観測が可能なため、障害物の多い現場でも確実に作業が行なえます。

「単独での測量が可能」・「機械設置や移設作業が生じない」といった特徴があり、状況によっては、測量に関わる作業時間及び、コストの大幅削減が期待できます。

直接世界測地系の座標を取得できるので、山間部といった水準点から遠く離れた箇所においても、位置座標や標高を求めることが可能です。

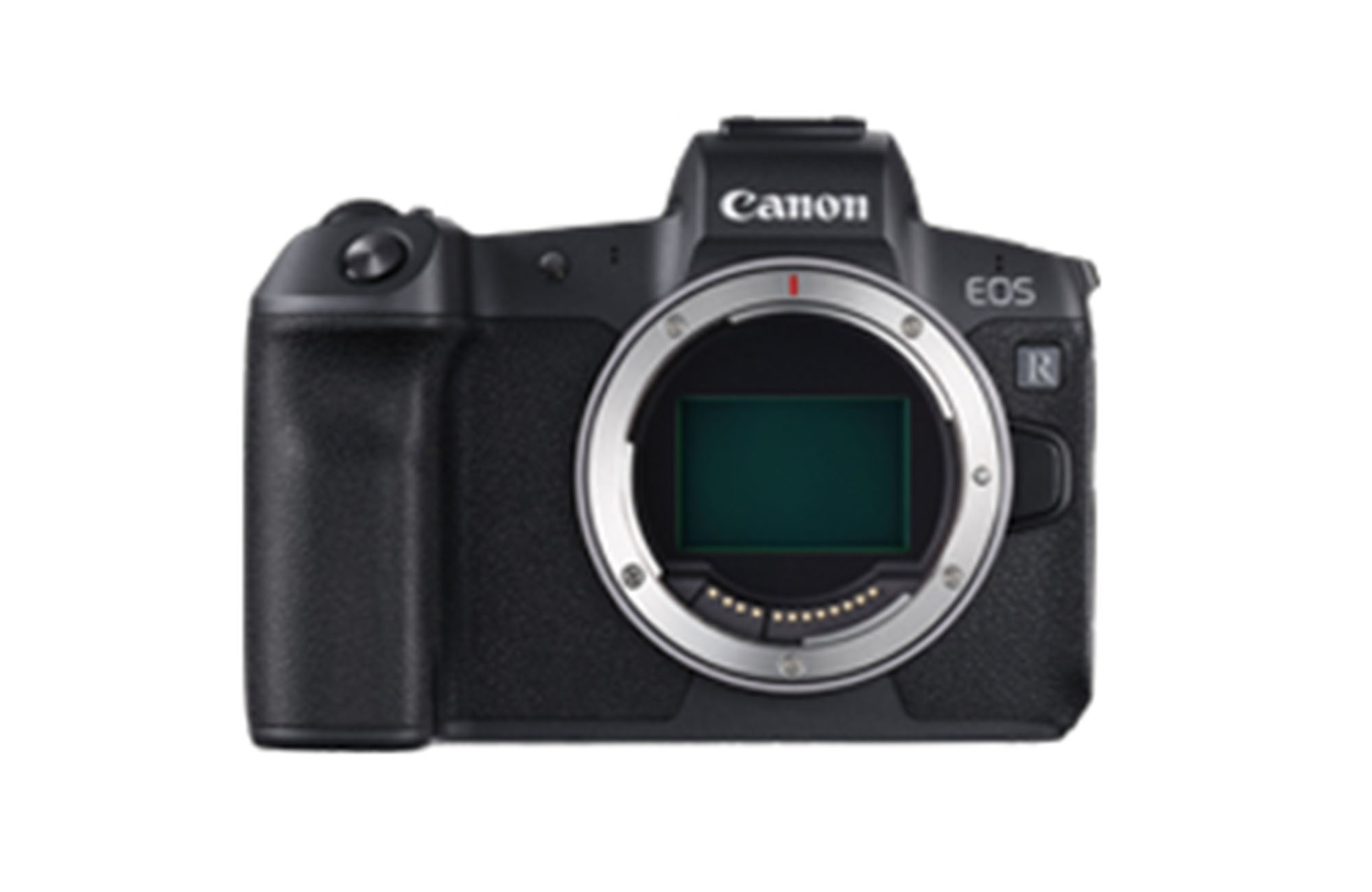

当社では2020年より写真測量に取り組んでいます。

写真測量ソフトを使用して現地で撮影した大量の写真から効率よく点群データや３次元モデルを作成します。

現地作業時間の短縮化、３次元データ作成による　i-Construction対応を進めています。

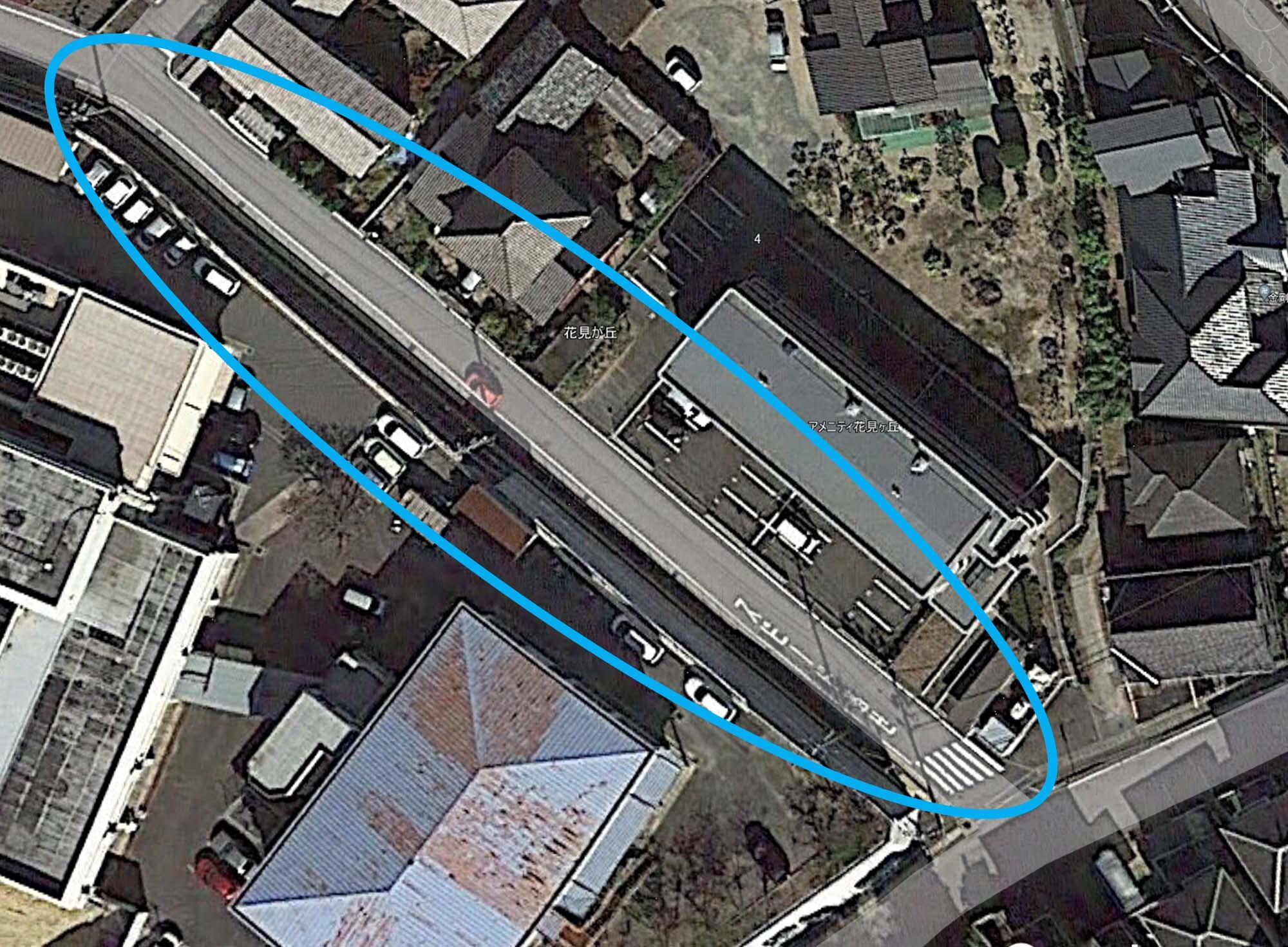

地図データ（地形図）を必要とする管理図や申請図には現状の地形図が必要不可欠です。
しかしながら市販の地図やオープンデータ等の更新にはタイムラグがあり、現況を反映していないことがあります。
当社では写真測量ソフト（Agisoft Metashape）を使用して地上写真からオルソ画像を作成いたします。

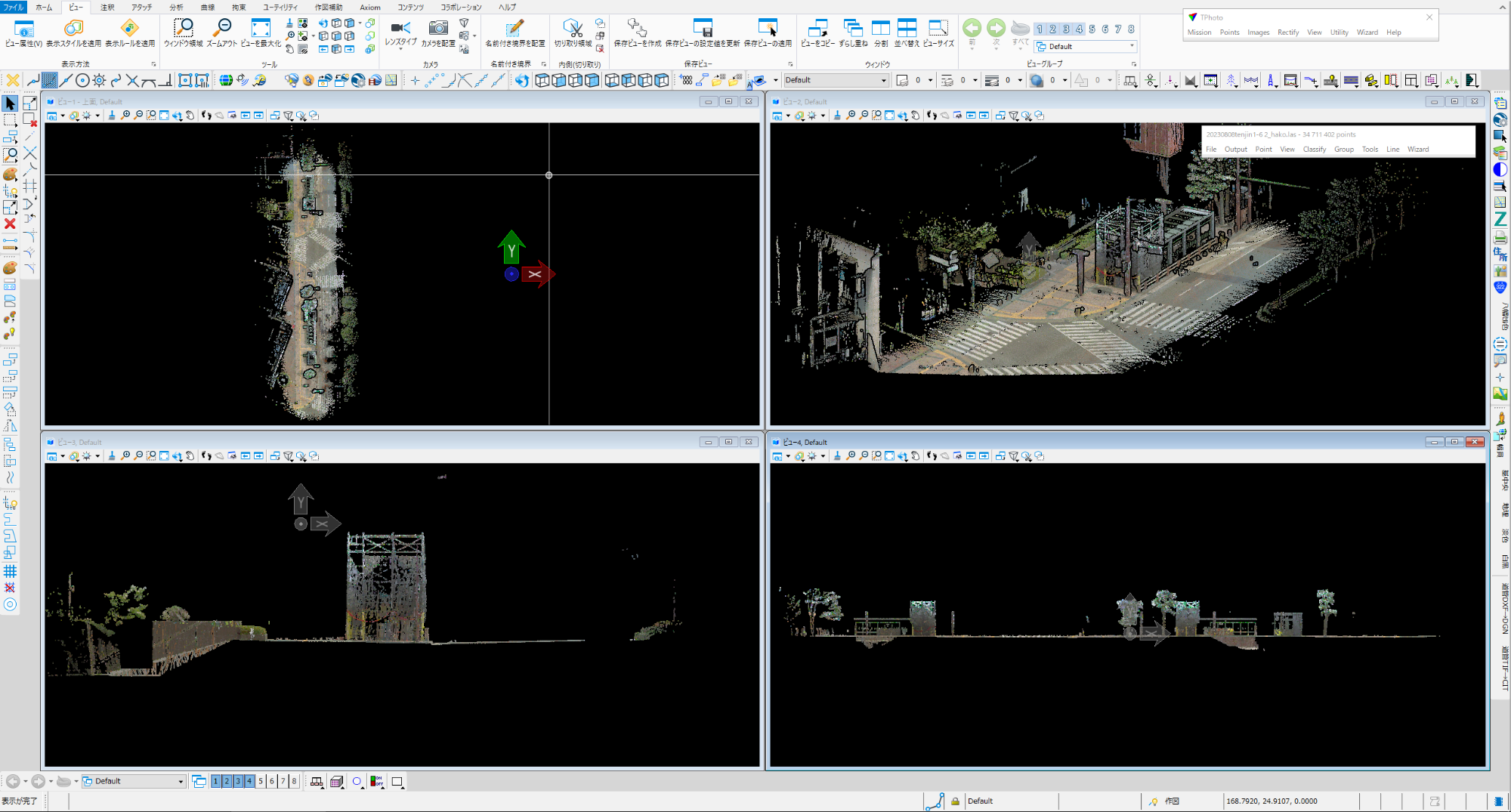

オルソ画像以外にも点群データ、3Dモデルの作成も可能です。

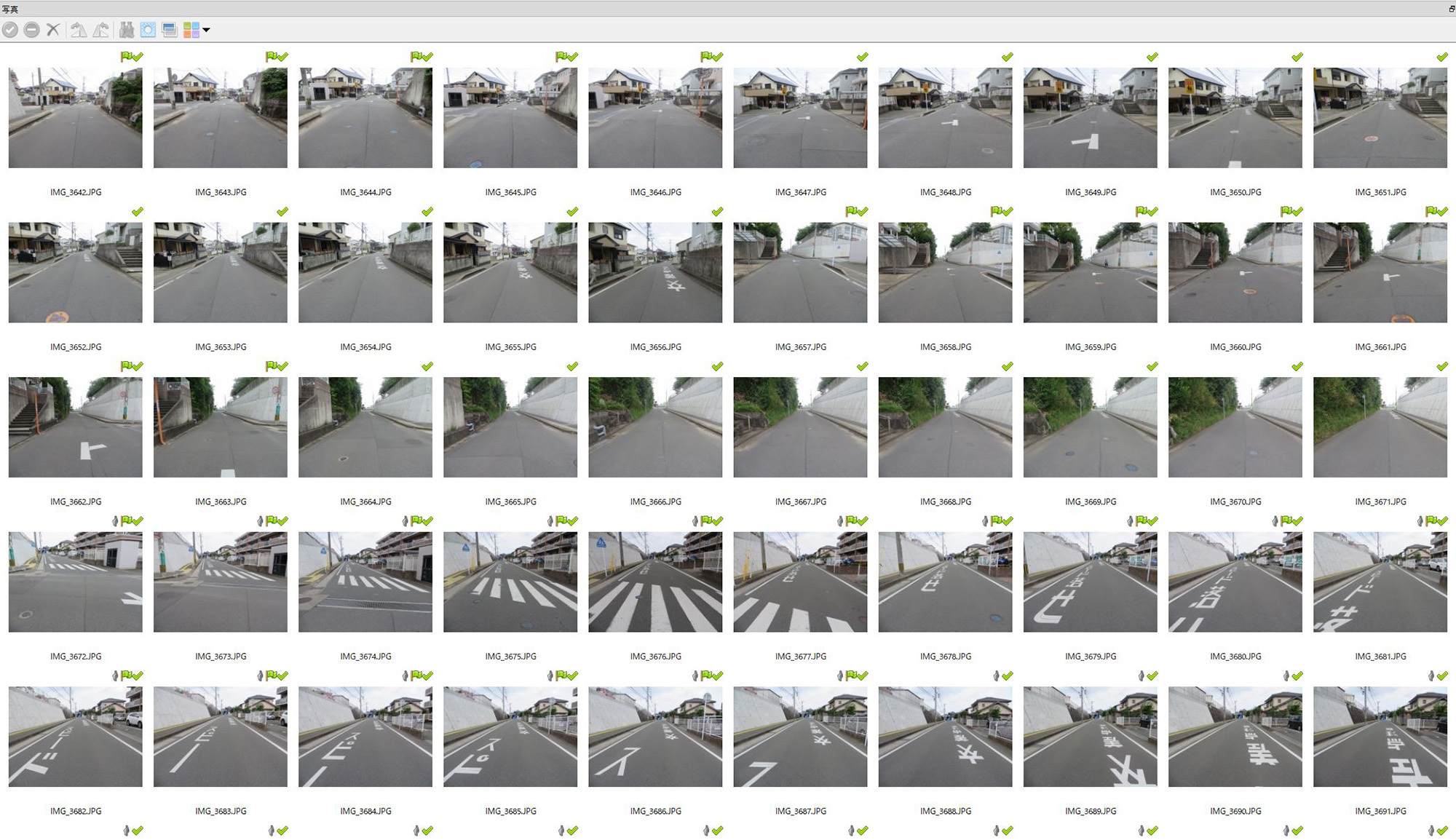

1. Metashapeに写真を読み込む

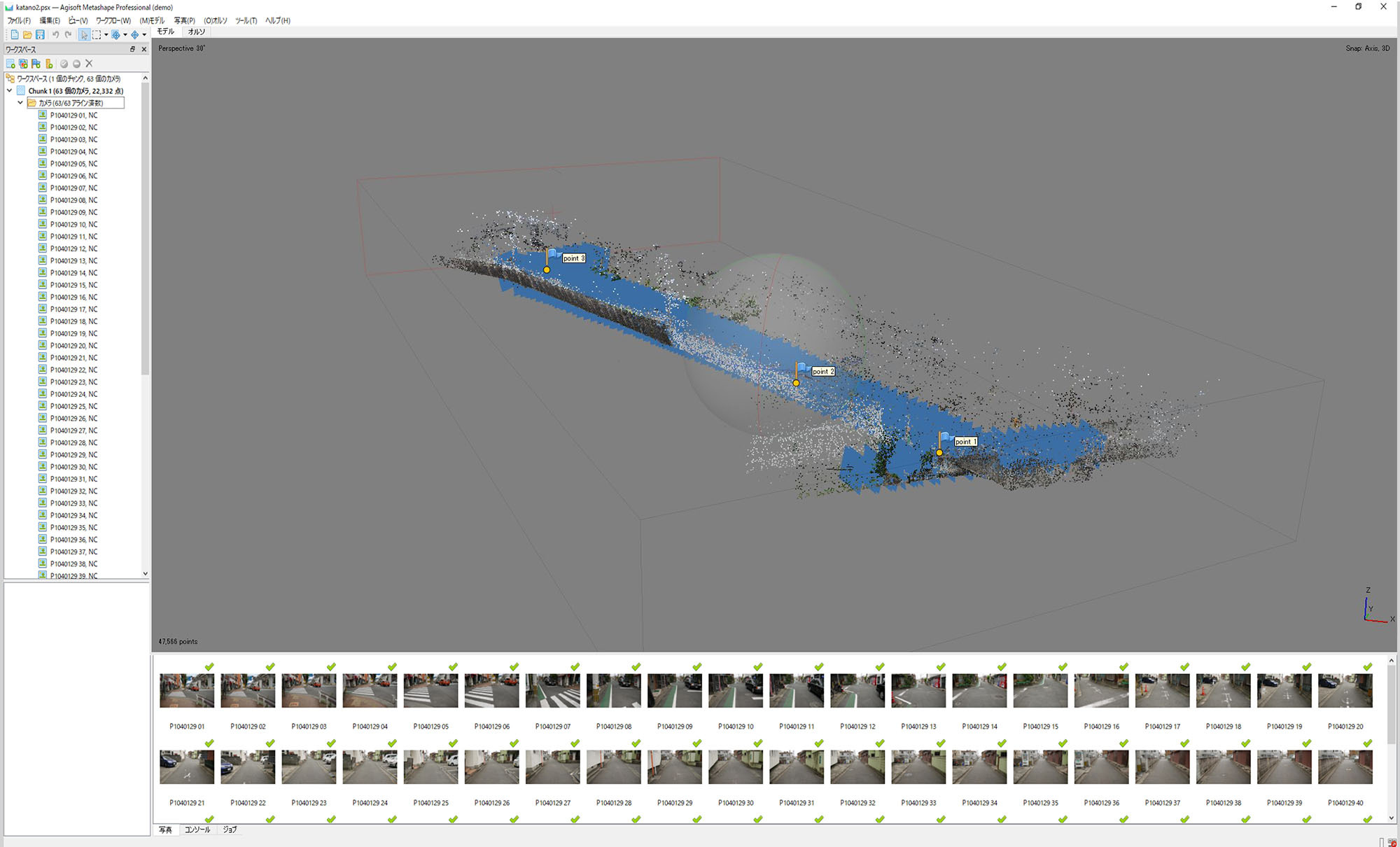

2. 写真の整列：アラインメント

青く見えているのが写真の撮影位置です

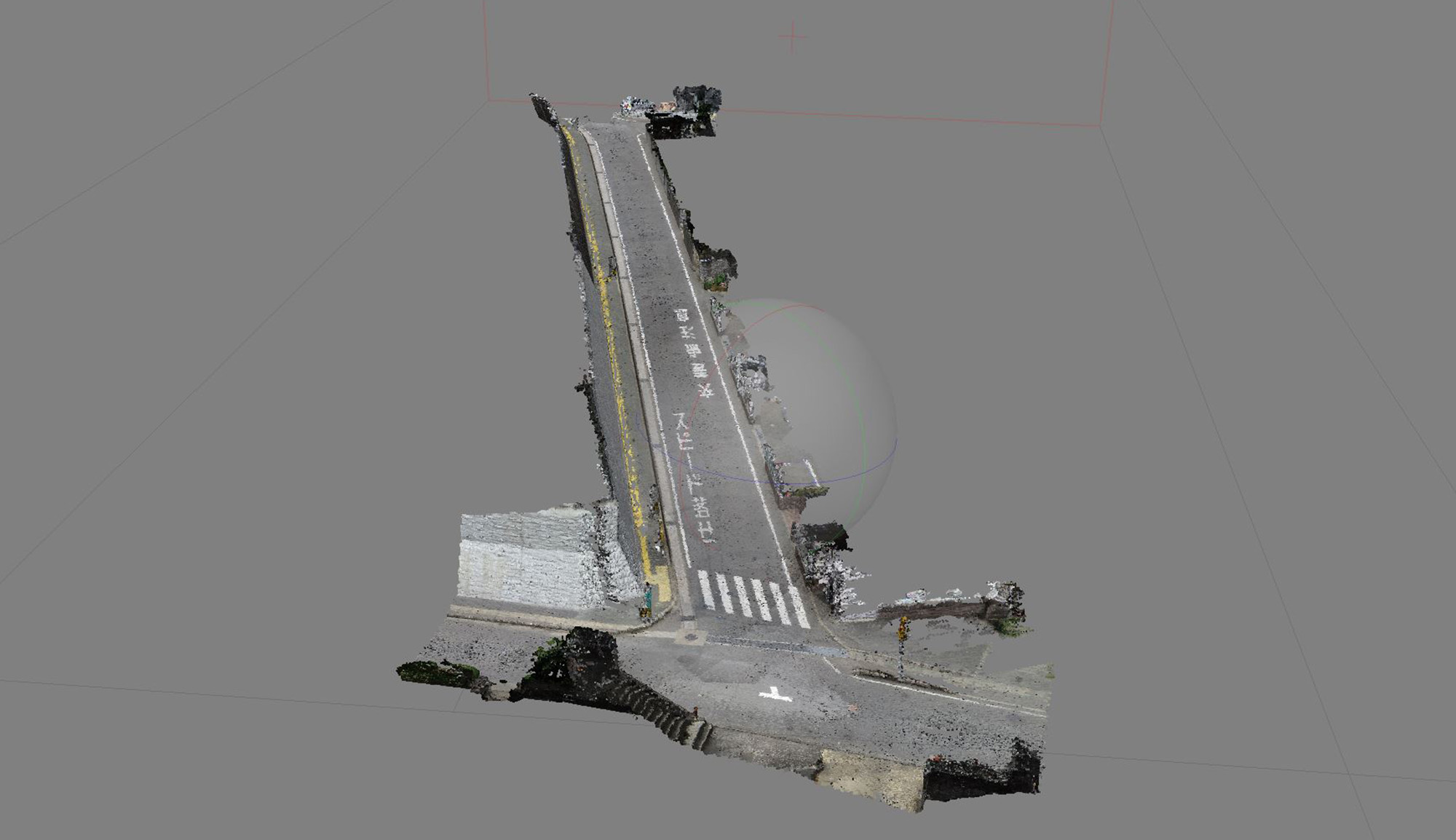

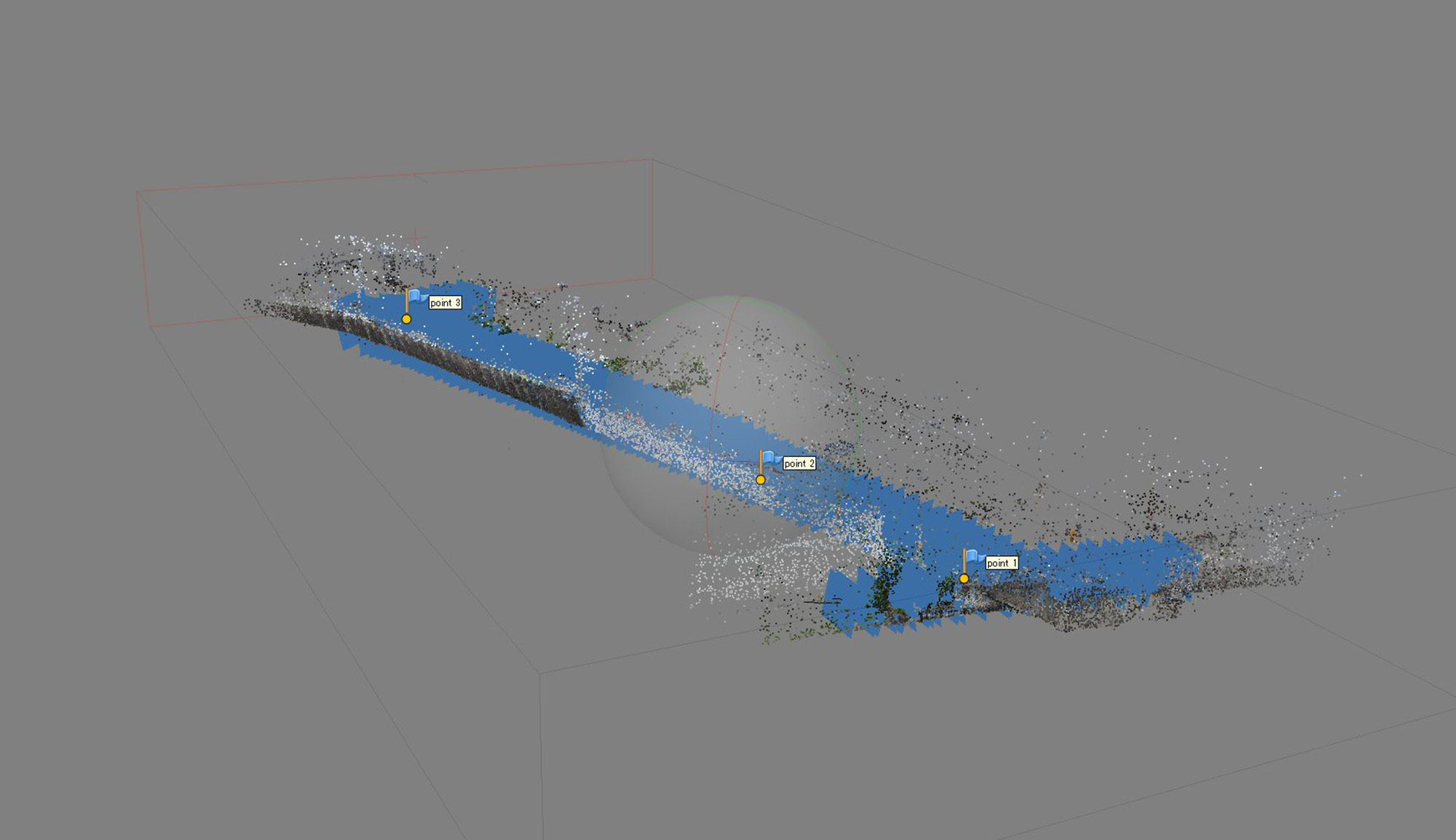

3. 高密度点群を構築する

より密度の高い高密度点群を構築します。

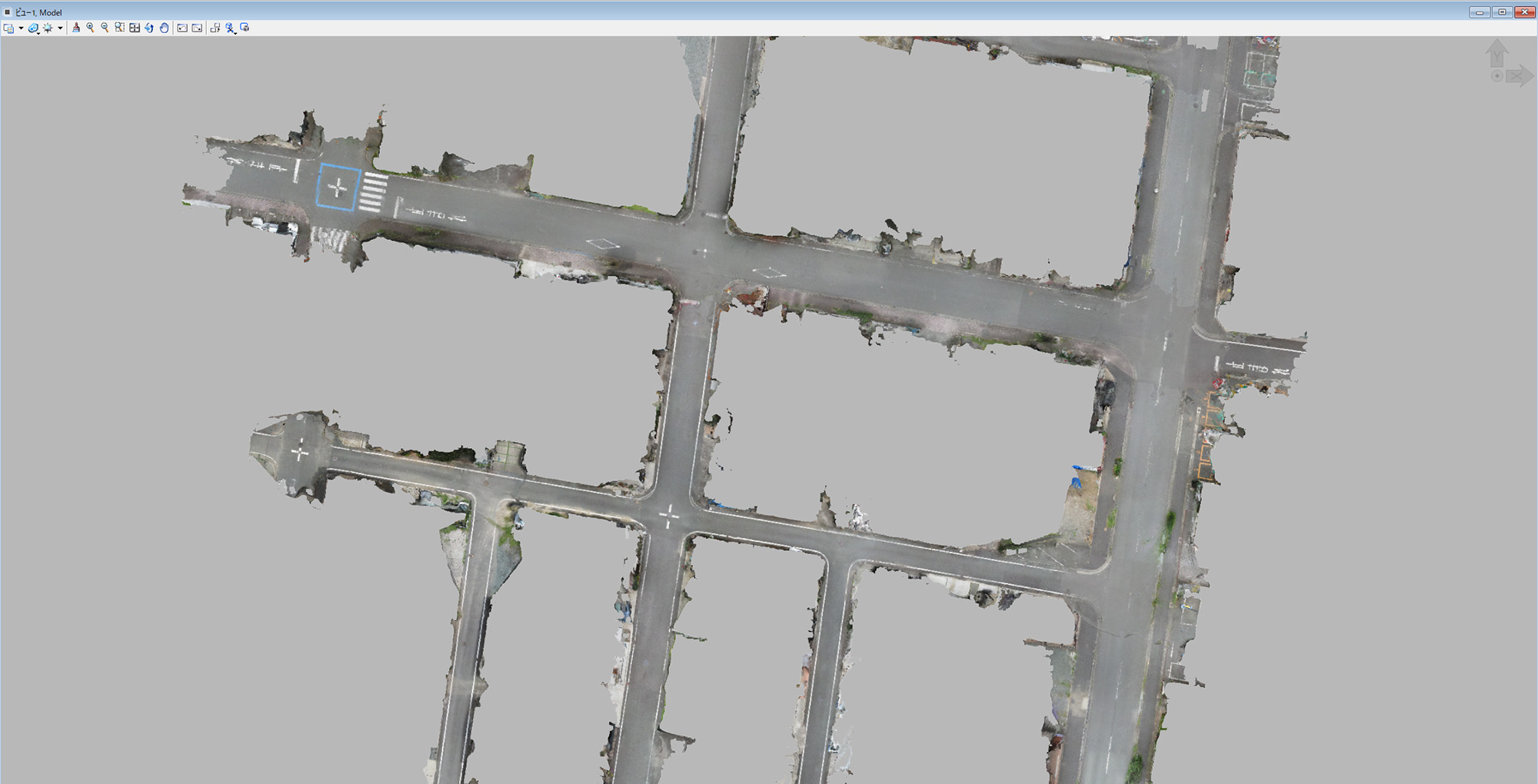

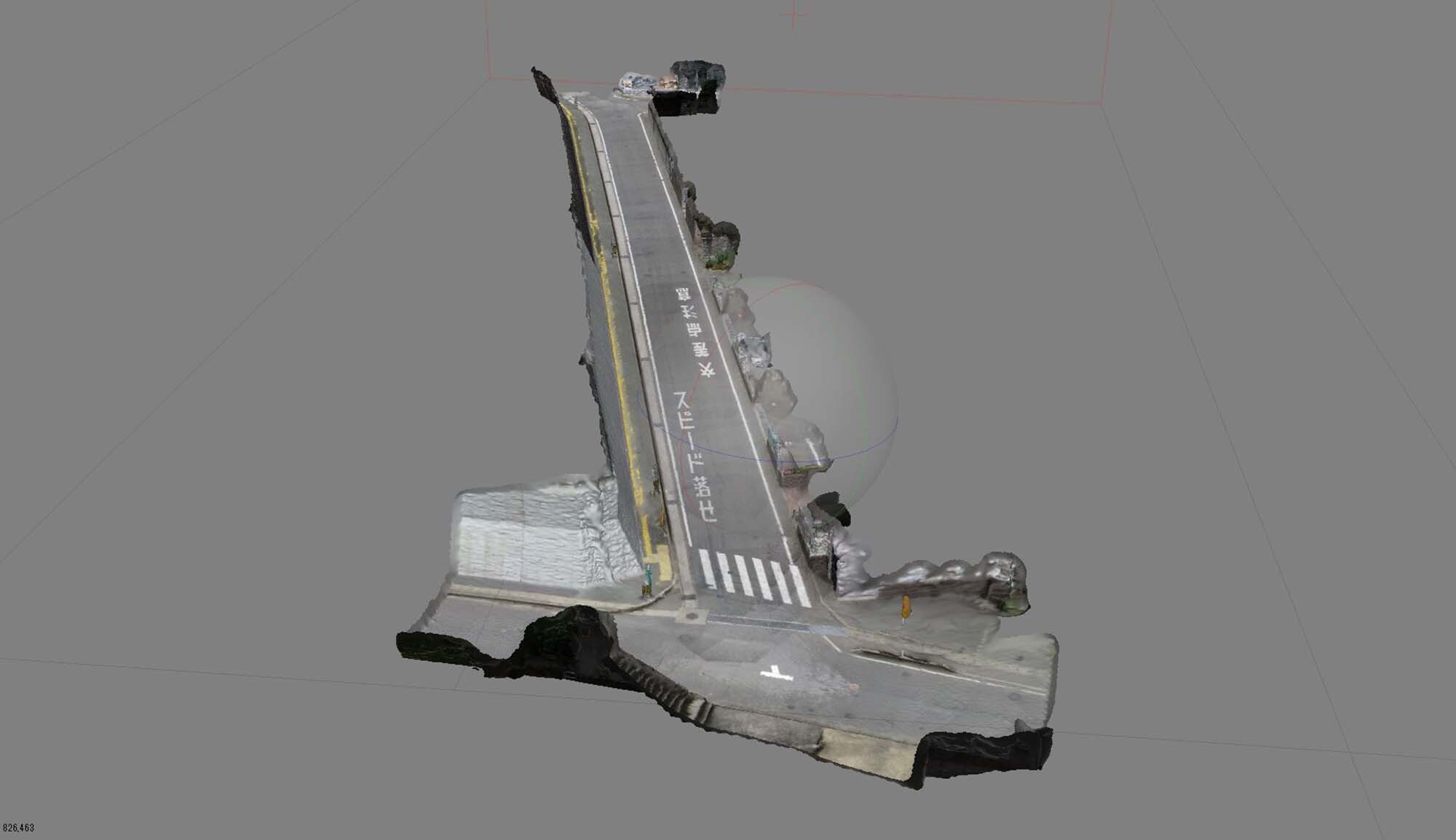

4. 3Dモデル（RGB）

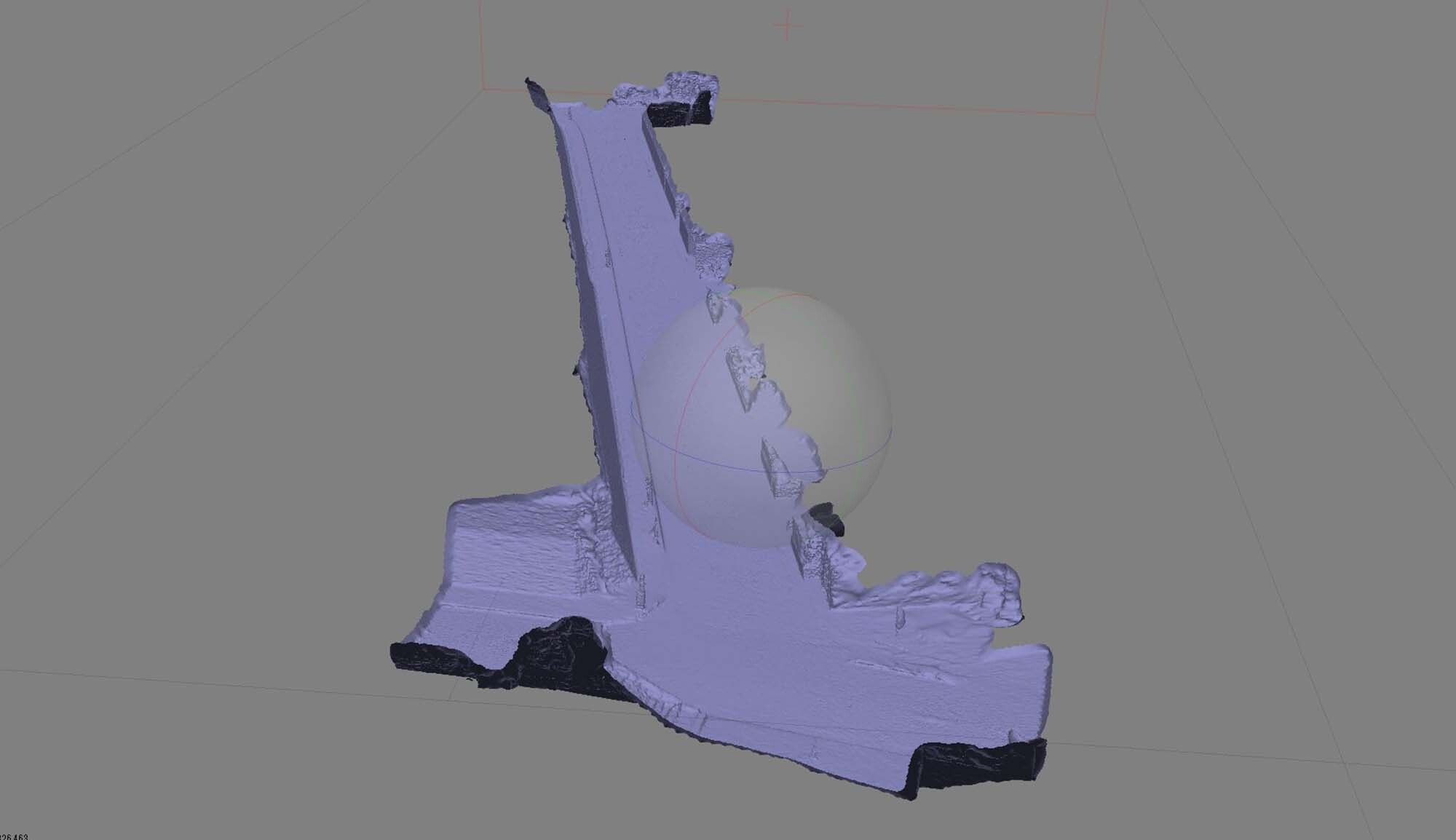

5. 3Dモデルシェーディング

（立体的に現状を把握しやすい）

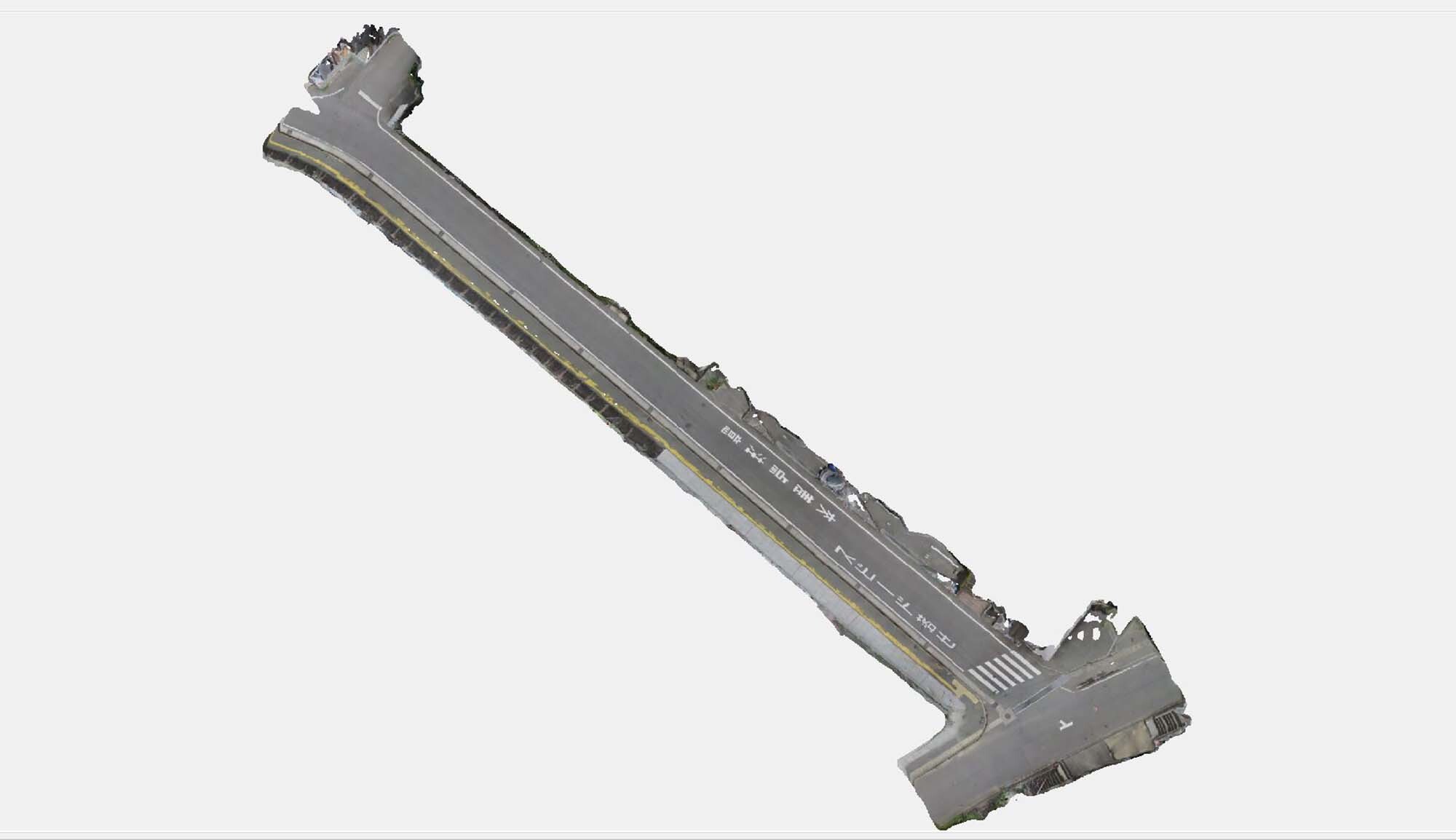

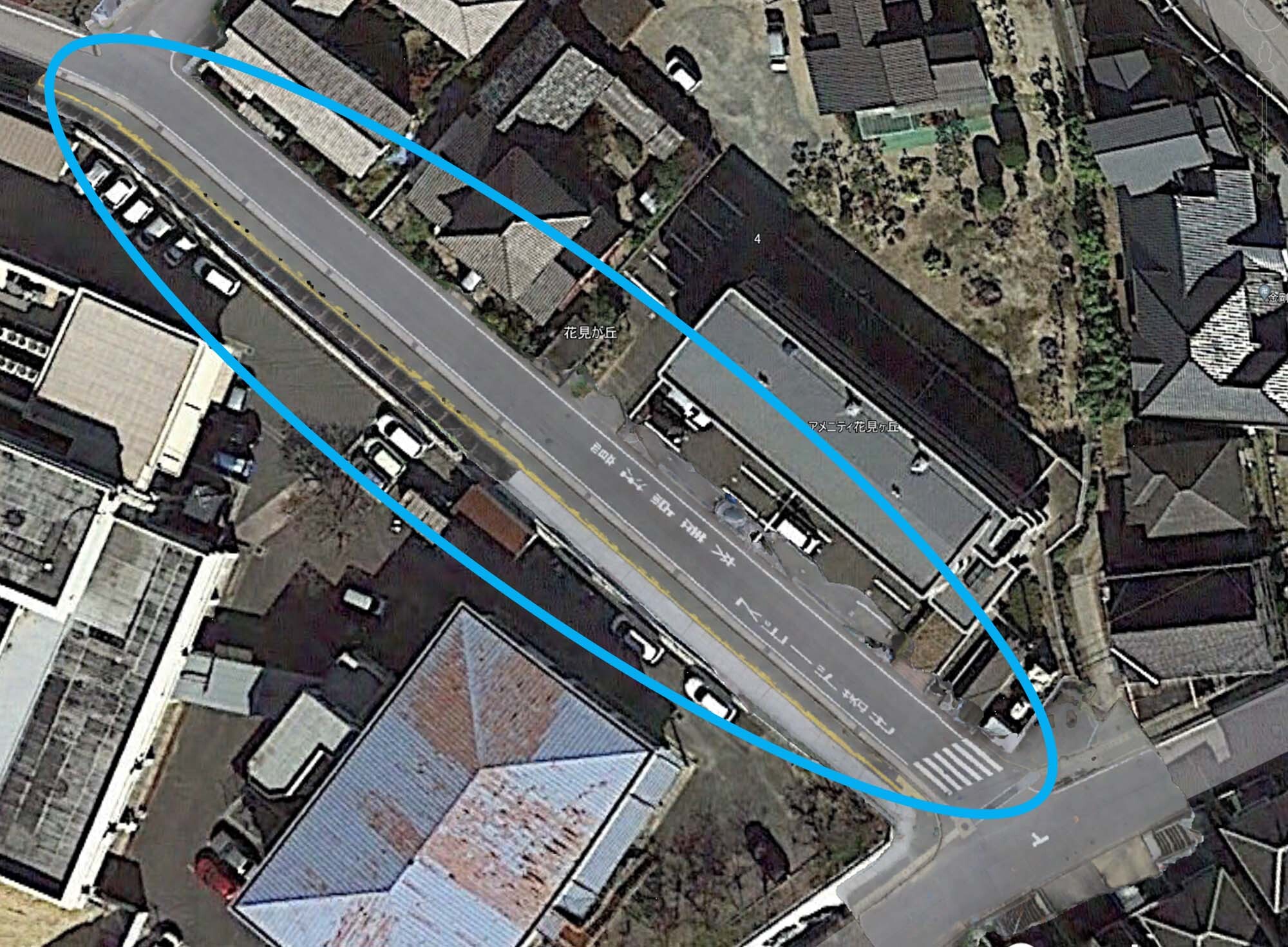

6. 正射投影画像（オルソ画像）

PDF形式で保存、またはTiffなどの画像形式で保存してCAD・GISで利用することも可能
